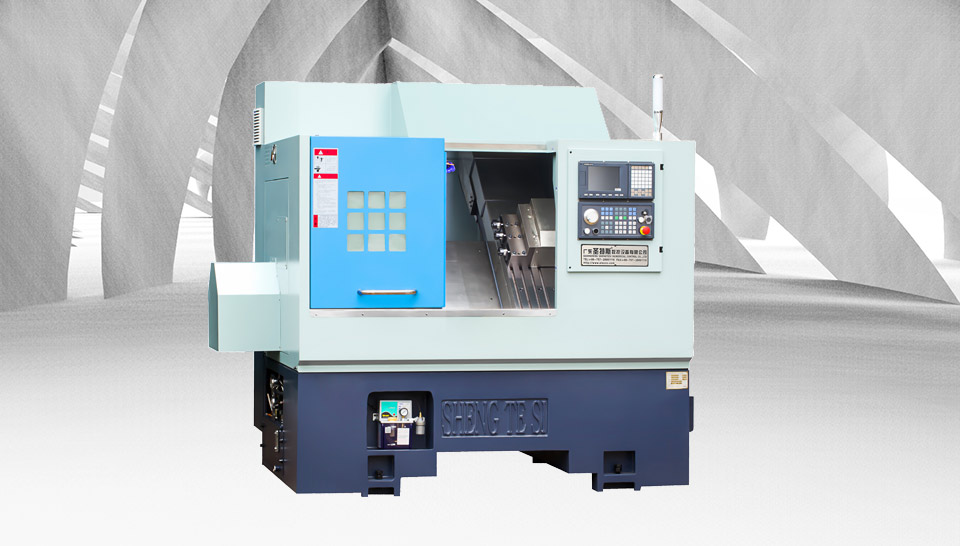

车铣复合数控车床厂家分享检测数控车床主轴轴承的方法

发布时间:2023-07-18 09:14:50 阅读数: 90

车铣复合数控车床厂家的数控车床主轴轴承一般采用角接触球轴承,用千分尺检测轴承内外径和厚度,与国标对比是否符合要求。测量角接触球轴承的内外圈厚度差,采用杠杆千分表、磁力表座、长100mm标准块3件、大理石平板1块、100mm×100mm×20mm平行块1。



将平板、3个标准块6个端面、磁力表座底面、平行块上下面清洗干净,将标准块120°分布于平板上,角接触球轴承上口朝上放在标准块上面,磁力表座吸在平行块上,将杠杆千分表头朝上打在角接触球轴承下口外圈端面处,使杠杆千分表头压下0畅04mm左右,读出千分表读数并记录。用手轻推平行块连同磁力表座向里移动至角接触球轴承下口内圈端面处,读出千分表读数并记录,计算出两组读数差值X,即读数大的端面比读数小的端面低X。例如千分表头在外圈端面的读数为-0畅014mm,在内圈端面的读数为0,这表明内圈端面比外圈端面低0畅014mm。


反过来,轴承放置不变,将杠杆千分表头朝下压住角接触球轴承上口外圈端面并使表头压下0畅04mm左右,读出千分表读数并记录。再移到内圈端面读出千分表读数并记录,计算两组读数差值Y,即读数大的端面比读数小的端面高Y。例如千分表头在外圈端面的读数为0畅014mm,在内圈端面的读数为0,这表明角接触球轴承上口内端面比外端面低0畅014mm。采用上述过程在圆周上对称测4个点,测出数值相同为更佳,若4个点上测出的数值相差0畅01~0畅02mm还可用,若超差太大则轴承不合格。


控制要求及原理温度控制系统利用热电阻进行测量点的温度测量,利用多通道数字仪表来显示主轴轴承的温度值。PLC实现参数设定、远程监控、数据存储和报警处理等功能。在实际编程过程中,不须要编写读写PLC存放器的程序,通过数据定义的方式,在定义了I/O变量后,可直接应用变量名用于系统控制、操作显示、数据记载和报警等。


系统设置一个启动按钮来启动控制程序,设置红、绿2个唆使灯来显示温度状况。4个测量点的温度在请求范畴内,绿灯亮,表现主轴可正常运转;当某一个被测点温度达到上限时,即使主轴转速还未到达要求,则红灯亮,同时数控系统显示器上绝对应的轴承报警。操作者将主轴立刻结束运转,并根据对应报警号检查主轴轴承对应位置处的状态,从而防止主轴轴承研伤景象。
